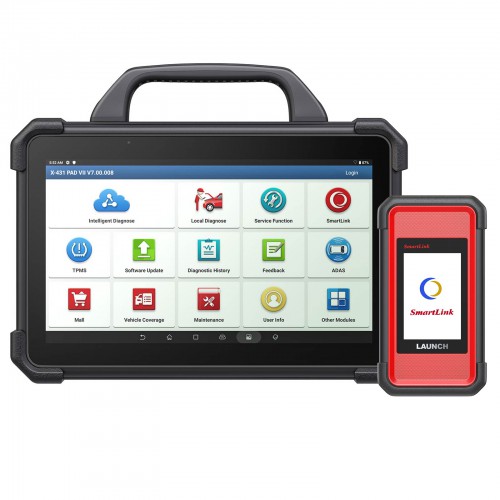

LAUNCH X431 PAD7 PAD VII – Професионален диагностичен скенер за пълна диагностика на автомобила

LAUNCH X-431 PAD VII – професионална диагностична система от висок клас

LAUNCH X-431 PAD VII е професионална автомобилна диагностична система от висок клас, разработена за автосервизи, автоелектротехници и специалисти по автомобилна диагностика.

Системата комбинира мощен 13,3-инчов Android диагностичен таблет с високопроизводителния SmartLink C VCI интерфейс и предлага разширени възможности за диагностика и сервизно обслужване.

PAD VII поддържа пълна системна диагностика, Active Test / Actuation Test, двупосочна комуникация, ECU Coding, ECU Programming при съвместимите автомобили, Guided Functions и до 40 специални сервизни функции.

Поддръжката на съвременни комуникационни протоколи като CAN FD и DoIP позволява работа с широк спектър от съвременни автомобилни електронни системи.

Пълна системна диагностика

LAUNCH X-431 PAD VII може да извършва диагностика на наличните електронни системи и управляващи модули на автомобила.

Основните диагностични функции включват:

• четене на диагностични кодове за грешки (DTC);

• изчистване на кодове за грешки;

• преглед на живи данни в реално време;

• графично представяне на параметри;

• информация за управляващите модули;

• автоматично разпознаване на VIN;

• пълно сканиране на автомобила;

• Active Test / Actuation Test;

• двупосочна комуникация;

• ECU Coding;

• адаптация на модули;

• специални сервизни функции;

• Guided Functions при поддържаните автомобили.

Пълната системна диагностика е предназначена да осигури достъп до наличните електронни модули и техните диагностични функции, когато те се поддържат от конкретния автомобил.

SmartLink C – професионален VCI интерфейс

В комплекта е включен SmartLink C, който осъществява комуникацията между диагностичния таблет и автомобила.

VCI интерфейсът осигурява безжична връзка с PAD VII и поддържа съвременни автомобилни комуникационни протоколи.

Системата поддържа технологии като:

• CAN FD

• DoIP

• OBD II / EOBD и други автомобилни комуникационни протоколи

Това позволява PAD VII да работи с широк спектър от електронни системи, включително при по-нови автомобилни платформи.

Active Test – двупосочна диагностика

Една от ключовите функции на PAD VII е Active Test / Actuation Test.

Функцията позволява на диагностичния техник да изпраща команди към определени управляващи модули и изпълнителни механизми, за да провери тяхната реакция.

В зависимост от автомобила могат да бъдат тествани компоненти и системи като:

• електрически вентилатори;

• горивни помпи;

• електромагнитни клапани;

• релета;

• дроселови клапи;

• осветление;

• централно заключване;

• електрически стъкла;

• други изпълнителни механизми.

Active Test може да помогне при локализиране на повреди, когато е необходимо да се провери дали даден компонент реагира правилно на команда от управляващия модул.

ECU Coding и ECU Programming

LAUNCH X-431 PAD VII предлага разширени функции за ECU Coding, както и ECU Programming при съвместимите автомобили и при изпълнение на необходимите условия.

В зависимост от конкретния автомобил могат да бъдат извършвани процедури като:

• кодиране на електронни модули;

• конфигуриране на нови модули;

• адаптация след подмяна на компоненти;

• параметризиране;

• онлайн програмиране;

• специфични онлайн сервизни процедури.

ECU Programming не е универсална функция за всички автомобили. Наличността зависи от марка, модел, година, ECU, регион, софтуерна версия и изискванията на производителя.

Guided Functions

При поддържаните автомобили PAD VII предлага Guided Functions, които подпомагат техника при изпълнение на определени диагностични и сервизни процедури.

Тези функции могат да водят потребителя през последователни диагностични стъпки, когато дадена процедура изисква специфична последователност от действия, проверки или настройки.

До 40 специални сервизни функции

PAD VII предлага широк набор от специални сервизни функции. В зависимост от конкретния автомобил и софтуерното покритие системата може да предлага до 40 специални функции.

Сред широко използваните са:

• Oil Reset – нулиране на сервизния интервал;

• EPB – сервизни функции за електронна ръчна спирачка;

• SAS – калибриране на датчика за ъгъла на волана;

• BMS – управление и регистрация на акумулатора;

• DPF – сервизни процедури за филтъра за твърди частици;

• TPMS – функции за системата за следене на налягането в гумите;

• ABS – сервизни функции за ABS;

• IMMO – функции, свързани с имобилайзерни системи при поддържаните автомобили;

• адаптация на дроселовата клапа;

• кодиране на дюзи;

• калибриране на електронни системи;

• адаптация на различни управляващи модули.

Важно: Броят и конкретните сервизни функции зависят от автомобила и наличното софтуерно покритие.

Диагностична топология

Diagnostic Topology предоставя визуален изглед на структурата на електронните системи и управляващите модули на автомобила.

Това улеснява работата при автомобили с множество ECU и може да помогне на техника да проследи наличните модули и комуникационните връзки между тях.

Топологичният изглед е особено полезен при диагностика на автомобили с по-сложна електронна архитектура.

13,3-инчов професионален дисплей

PAD VII разполага с голям 13,3-инчов IPS сензорен дисплей с резолюция 1920 × 1080 пиксела.

Големият екран осигурява удобна визуализация на:

• диагностични отчети;

• живи данни;

• графики;

• електронни модули;

• диагностична топология;

• сервизни процедури;

• кодиращи менюта;

• диагностични резултати.

Размерът на дисплея е особено подходящ за професионална сервизна работа, при която се обработва голямо количество информация едновременно.

Висока производителност

LAUNCH X-431 PAD VII е оборудван с:

• 8-ядрен процесор с честота 2,0 GHz;

• 8 GB RAM;

• 256 GB вътрешна памет;

• Android 9.0.

Хардуерната конфигурация осигурява необходимия ресурс за работа с диагностичния софтуер, големи бази данни и множество диагностични модули.

Вградената памет от 256 GB предоставя достатъчно пространство за софтуер, диагностични отчети и друга информация.

Камери и мултимедийни възможности

PAD VII разполага с:

• 13 MP задна камера;

• 8 MP предна камера;

• HDMI изход.

Задната камера може да се използва за заснемане и документиране на технически състояния, повреди и други детайли по автомобила.

HDMI изходът позволява свързване към външен дисплей при съвместими конфигурации.

Възможност за разширяване

LAUNCH X-431 PAD VII може да бъде комбиниран с допълнителни модули от екосистемата на LAUNCH.

Сред възможните разширения са:

X-PROG3

Модул за работа с определени имобилайзерни и програматорни функции при поддържаните автомобили.

Sensorbox

Допълнителен модул за осцилоскопски и измервателни функции.

VSP600

Видеоендоскоп за визуална инспекция на труднодостъпни компоненти и пространства.

ADAS

Допълнително оборудване и решения за калибриране на системи за подпомагане на водача.

TPMS

Допълнителни решения за диагностика и работа със системи за следене на налягането в гумите.

Забележка: Съвместимостта, необходимостта от отделно активиране и наличните функции зависят от конкретната версия на устройството, софтуера и използвания допълнителен модул.

За кого е предназначен PAD VII?

LAUNCH X-431 PAD VII е разработен за професионална употреба и е подходящ за:

• професионални автосервизи;

• автоелектротехници;

• диагностични центрове;

• сервизи за електронни системи;

• специалисти по ECU;

• сервизи, работещи с широк спектър автомобилни марки.

Системата е предназначена за задачи, които надхвърлят стандартното прочитане и изчистване на диагностични кодове и изискват разширени диагностични, сервизни и конфигурационни възможности.

Основни предимства

• Пълна системна диагностика;

• 13,3" IPS сензорен дисплей;

• Full HD резолюция 1920 × 1080;

• 8-ядрен процесор, 2,0 GHz;

• 8 GB RAM;

• 256 GB вътрешна памет;

• SmartLink C VCI;

• CAN FD;

• DoIP;

• Active Test / Actuation Test;

• двупосочна диагностика;

• ECU Coding;

• ECU Programming при поддържаните автомобили;

• Auto VIN;

• до 40 специални сервизни функции;

• Diagnostic Topology;

• Guided Functions при поддържаните автомобили;

• възможност за работа с допълнителни диагностични модули;

• разширения за ADAS, TPMS, осцилоскоп и видеоендоскоп;

• подходящ за професионална сервизна употреба.

Технически характеристики

ХарактеристикаLAUNCH X-431 PAD VIIОперационна системаAndroid 9.0Процесор8-ядрен, 2,0 GHzRAM8 GBВътрешна памет256 GBДисплей13,3" IPS сензоренРезолюция1920 × 1080 pxПредна камера8 MPЗадна камера13 MPКомуникацияWi-Fi, Bluetooth, USBVCI интерфейсSmartLink CДиагностикаПълна системнаActive TestДаAuto VINДаECU CodingДаECU ProgrammingПри поддържаните автомобилиСпециални функцииДо 40Diagnostic TopologyДаGuided FunctionsПри поддържаните автомобилиCAN FDДаDoIPДаHDMIДаРаботна температура0°C до 50°C

Важно

Наличните функции, покритието на автомобилните марки и модели, ECU кодирането, онлайн програмирането и сервизните процедури зависят от конкретния автомобил, година на производство, двигател, ECU, регион и активиран софтуерен пакет.

Някои функции могат да изискват интернет връзка, регистрация, отделен лиценз, абонамент, допълнителен адаптер или друг хардуер.

ECU Programming и определени онлайн функции не са налични за всички автомобили и могат да бъдат предмет на специфични изисквания на производителя.

При използване на допълнителни модули като X-PROG3, Sensorbox, VSP600, ADAS или TPMS е необходимо да се провери съвместимостта с конкретната версия-ясно се открояват SmartLink C, ECU Programming, Topology, Guided Functions, големият дисплей и възможността за разшир на PAD VII и съответния софтуер.

Този формат поставя PAD VII като професионална диагностична платформа, а не просто като „по-голям скенер“. Така по-ясно се открояват SmartLink C, ECU Programming, Topology, Guided Functions, големият дисплей и възможността за разширяване — характеристиките, които имат най-голямо значение при продукт от този клас.
