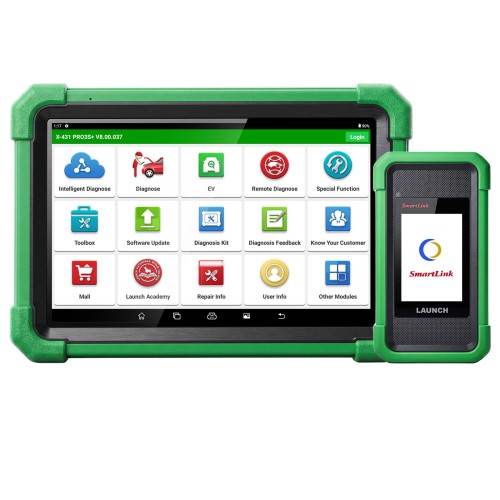

LAUNCH X431 PRO3S+ EV – Професионална автомобилна диагностика за бензинови, дизелови и електрически автомобили

LAUNCH X-431 PRO3S+ EV – професионална диагностика за бензинови, дизелови, хибридни и електрически автомобили

LAUNCH X-431 PRO3S+ EV е професионална диагностична система от висок клас, предназначена за автосервизи, диагностични центрове, автоелектротехници и специалисти по автомобилна електроника.

Системата комбинира пълна системна диагностика, активни тестове, двупосочна комуникация, кодиране и адаптация на електронни модули, сервизни функции и специализирани възможности за EV/NEV автомобили.

PRO3S+ EV използва 10,1-инчов Android таблет и SmartLink C V2 диагностичен интерфейс, който поддържа съвременни автомобилни комуникационни протоколи, включително CAN FD, CAN 2.0, DoIP, J2534 и D-PDU.

Комплектът е ориентиран както към стандартни автомобили с двигатели с вътрешно горене, така и към хибридни и електрически автомобили, при които диагностичните възможности зависят от конкретната марка, модел и конфигурация.

Професионална диагностика на всички системи

LAUNCH X-431 PRO3S+ EV позволява цялостна диагностика на наличните електронни системи и управляващи модули на автомобила.

В зависимост от конкретното превозно средство могат да бъдат извършвани:

• четене на диагностични кодове за грешки (DTC);

• изчистване на кодове за грешки;

• преглед на живи данни в реално време;

• графично представяне на параметри;

• четене на информация от ECU модулите;

• автоматично разпознаване на VIN;

• идентифициране на електронните управляващи модули;

• пълно сканиране на наличните системи;

• активни тестове;

• двупосочна комуникация;

• кодиране на модули;

• адаптация и конфигуриране на системи;

• специални сервизни функции;

• диагностична топология;

• достъп до налична ремонтна и диагностична информация.

Наличните функции и дълбочината на диагностиката зависят от марка, модел, година, оборудване, ECU и наличния софтуерен пакет.

Специализирана диагностика за EV и NEV автомобили

Една от основните характеристики на PRO3S+ EV е ориентацията към диагностика на електрически и новоенергийни автомобили (EV/NEV).

Системата е предназначена за работа с електронните системи на съвременни електрически и хибридни превозни средства и предоставя допълнителни възможности за диагностика в сравнение със стандартните автомобилни диагностични решения.

В комплекта е включен EV диагностичен кабелен комплект, предназначен за разширяване на съвместимостта при диагностика на EV/NEV автомобили.

Това прави системата подходяща за сервизи, които работят едновременно с автомобили с ДВГ, хибриди и електромобили.

Важно: Наличните EV/NEV функции и достъпът до конкретни електронни системи зависят от марката, модела, годината и конфигурацията на автомобила.

SmartLink C V2 – професионален диагностичен интерфейс

SmartLink C V2 е комуникационният интерфейс между диагностичния таблет и автомобила.

Той поддържа множество съвременни комуникационни стандарти и осигурява необходимата връзка за диагностика на различни поколения автомобилни електронни системи.

Поддържани протоколи

• CAN FD

• CAN 2.0

• DoIP

• J2534

• D-PDU

SmartLink C V2 разполага със собствен 3,97-инчов TFT дисплей и може да комуникира с диагностичния таблет чрез Bluetooth или кабел.

Работното му напрежение е DC 9–36 V.

Active Test – активни тестове и двупосочна диагностика

PRO3S+ EV поддържа Active Test / Bi-Directional Control, което позволява на техника да изпраща команди към определени електронни модули и изпълнителни механизми.

При поддържаните автомобили могат да бъдат проверявани компоненти като:

• вентилатори;

• горивни помпи;

• електромагнитни клапани;

• релета;

• дроселови клапи;

• осветление;

• електрически стъкла;

• централно заключване;

• други изпълнителни механизми.

Активните тестове могат да подпомогнат диагностиката чрез проверка на реакцията на конкретен компонент при команда от управляващия модул.

Сервизни и специални функции

В зависимост от автомобила PRO3S+ EV предлага богат набор от сервизни и адаптационни процедури.

Сред възможните функции са:

• Oil Reset – нулиране на сервизния интервал;

• EPB – сервизни функции за електронна ръчна спирачка;

• SAS – калибриране на датчика за ъгъла на волана;

• BMS – управление и регистрация на акумулатора;

• DPF – сервизни процедури за филтъра за твърди частици;

• ABS – сервизни функции за ABS;

• кодиране на дюзи;

• адаптация на дроселовата клапа;

• функции за въздушно окачване;

• адаптация на електронни модули;

• други специфични сервизни процедури.

Наличността на конкретните функции зависи от марката, модела, годината и конфигурацията на автомобила.

Диагностична топология

Diagnostic Topology визуализира комуникационната структура на наличните електронни модули като топологична карта.

Това улеснява ориентацията при автомобили със сложна електронна архитектура и множество управляващи модули.

Топологичният изглед може да помогне на техника при идентифициране на:

• наличните ECU модули;

• комуникационните връзки;

• модули с отчетени диагностични проблеми;

• структурата на електронните системи.

Кодиране и адаптация на модули

PRO3S+ EV поддържа ECU Coding и различни адаптационни процедури при съвместимите автомобили.

В зависимост от автомобила могат да бъдат извършвани:

• кодиране на управляващи модули;

• конфигуриране на електронни системи;

• адаптация след подмяна на компоненти;

• персонализиране на определени настройки;

• специфични сервизни и конфигурационни процедури.

Поддържаните функции се определят от конкретната марка, модел, година, ECU и софтуерно покритие.

Възможност за разширяване

LAUNCH X-431 PRO3S+ EV може да бъде разширен с допълнителни устройства и модули от екосистемата на LAUNCH.

Сред възможните разширения са:

• ADAS – оборудване за калибриране на системи за подпомагане на водача;

• TPMS – диагностични инструменти за системи за следене на налягането в гумите;

• осцилоскоп – за измерване и анализ на електрически сигнали;

• мултиметър – за електрически измервания;

• видеоендоскоп – за визуална инспекция на труднодостъпни места;

• тестер за акумулатори;

• инструменти за програмиране на ключове и имобилайзери;

• други диагностични модули.

Допълнителният хардуер се предлага отделно, а съвместимостта и наличните функции зависят от конкретната конфигурация.

10,1-инчов Android таблет

PRO3S+ EV разполага с 10,1-инчов капацитивен сензорен дисплей с резолюция 1280 × 800 пиксела.

Размерът на екрана осигурява удобна визуализация на диагностични данни, живи параметри, графики, електронни модули и сервизни менюта.

Хардуерна конфигурация

• Операционна система: Android 10;

• процесор: Quad-Core, 2,0 GHz;

• RAM: 4 GB;

• вътрешна памет: 64 GB;

• дисплей: 10,1" капацитивен сензорен;

• резолюция: 1280 × 800 px;

• задна камера: 8 MP;

• Wi-Fi: 2,4 GHz / 5 GHz;

• Bluetooth: Да;

• батерия: 6300 mAh;

• интерфейси: USB Type-A и USB Type-C;

• работна температура: 0°C до 50°C.

Размерите на таблета са приблизително 274 × 190,5 × 40,5 mm.

За кого е предназначен?

LAUNCH X-431 PRO3S+ EV е подходящ за:

• професионални автосервизи;

• диагностични центрове;

• автоелектротехници;

• сервизи за електромобили и хибриди;

• специалисти по автомобилна електроника;

• сервизи, работещи с широк спектър автомобилни марки.

Комбинацията от пълна системна диагностика, Active Test, ECU Coding, съвременни комуникационни протоколи и EV/NEV възможности позволява използването на системата при разнообразни диагностични и сервизни задачи.

Основни предимства

• Пълна системна диагностика;

• специализирани възможности за EV/NEV диагностика;

• включен EV диагностичен кабелен комплект;

• 10,1" Android сензорен таблет;

• резолюция 1280 × 800 px;

• 4 GB RAM;

• 64 GB вътрешна памет;

• SmartLink C V2;

• CAN FD;

• CAN 2.0;

• DoIP;

• J2534;

• D-PDU;

• Active Test / Bi-Directional Control;

• автоматично разпознаване на VIN;

• ECU Coding;

• адаптация на модули;

• Diagnostic Topology;

• богат набор от сервизни функции;

• възможност за разширяване с ADAS, TPMS, осцилоскоп, мултиметър, ендоскоп и други модули;

• подходящ за професионални автосервизи и автоелектротехници.

Технически характеристики

ХарактеристикаLAUNCH X-431 PRO3S+ EV Операционна системаAndroid 10 ПроцесорQuad-Core, 2,0 GHz RAM4 GB Вътрешна памет64 GB Дисплей10,1" капацитивен сензорен Резолюция1280 × 800 px Задна камера8 MP Батерия6300 mAh Wi-Fi2,4 GHz / 5 GHz BluetoothДа VCISmartLink C V2 CAN 2.0Да CAN FDДа DoIPДа J2534Да D-PDUДа Full-System DiagnosisДа Active TestДа Bi-Directional ControlДа Auto VINДа ECU CodingДа Diagnostic TopologyДа EV/NEV диагностикаДа, при поддържаните автомобили USBType-A и Type-C Работна температура0°C до 50°C Размериприблизително 274 × 190,5 × 40,5 mm

Важно

Наличните диагностични, сервизни, кодиращи и EV/NEV функции зависят от конкретната марка, модел, година, двигател, оборудване, ECU и наличния софтуерен пакет.

Някои функции могат да изискват интернет връзка, регистрация, допълнителен хардуер, активиране, лиценз или платен софтуерен абонамент.

Поддръжката на конкретни EV/NEV системи и диагностични процедури не е еднаква при всички електрически и хибридни автомобили.

Допълнителните модули и аксесоари, включително ADAS, TPMS, осцилоскоп, мултиметър, ендоскоп и инструменти за имобилайзери, могат да се предлагат отделно и изискват проверка на съвместимостта с конкретната конфигурация на системата.
